Alambre de Soldadura,de Oro y Aleaciones de Oro Hilo de Oro para Unión por Hilos; Hilos de Unión

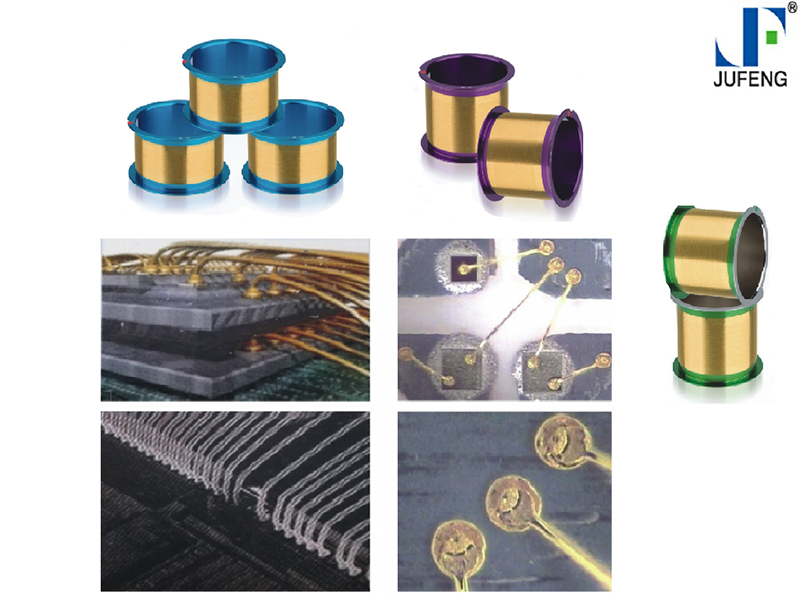

Aplicación
Nuestros alambres o hilos de oro para soldadura hechos de oro se utilizan para una amplia gama de envasado de productos tales como TR, ICs y LED.
Características y aplicaciones por tipo de alambre de soldadura de oro
Tipo
Aplicaciones
Características
Alambre de Soldadura de oro
JFDE1
Envasado de TR, LED, IC （SOT/DIP/SOP/TSOP /TQFP/TSSOP/LOC/BGA etc.）
Tipo de lazo de media altura con dimensiones de 200μm a 300μm y resistencia media y alta
JFDE2
JFDE3
JFBL
Envasado de circuitos integrado (IC) （QFN/LQFP/QFP/BGA/SBGA/TQFP/TSOP/CSP/PKG etc.）
Tipo de lazo medio y bajo. El lazo tiene una altura de 100μm a 200μm, es de alta resistencia y adecuado para lazo bajo, largo o corto
JFBL3
JFBL6
Alambre de Soldadura de Aleaciones de oro
JFCW2
Adecuado para encapsulado de circuitos integrados IC de alta densidad o tamaños pequeños（QFP/BGA/SBGA/TQFP/TSOP/CSP/PKG, etc.）
Lazo bajo, con una altura de anillo de 70μm a 100μm y una alta resistencia, ideal para lazo ultra bajo, de largo o corto alcance
Componentes Químicos
Alambres de oro JFDE
Modelo
Pureza del oro %
La cantidad de impureza no es mayor a, %
Ag
Cu
Fe
Pd
Mg
Si
Pb
Sb
Bi
Suma total de todas las impurezas medibles
JFDE
≥99.99
0.001
0.0005
0.0005
0.0005
0.0002
0.001
0.001
0.001
0.002
0.01
Nota: Si el cliente solicita que se analice el contenido de un elemento de impureza específico, este se puede llevar a cabo a petición del cliente
Alambres de oro JFCW
Modelo
Pureza del oro
Composición de la aleación，%
La cantidad de impureza no es mayor a, %
Ag
Cu
Fe
Pb
Sb
Bi
Suma total de todas las impurezas medibles
JFCW
≥99.00
0.9-1.0
0.002
0.0005
0.0005
0.001
0.001
0.002
0.01
Nota: Si el cliente solicita que se analice el contenido de un elemento de impureza específico, este se puede llevar a cabo a petición del cliente
Especificaciones
Diámetro
Peso
Fuerza de tracción mínima cN
Elongación %
Rango de fluctuación de elongación %
ｍｍ
mil
mg/m
GW GW3
GW2
TS
TS6
TS3
AG2
Series GW
Series TS AG2
0.013
0.52
2.19～2.97
2.0
2.0
3.0
3.0
3.0
3.0
2.0～5.0
2.0～5.0
2
0.014
0.56
2.56～3.41
2.5
2.5
3.0
3.0
3.0
3.5
2.0～5.0
2.0～5.0
2
0.015
0.60
2.97～3.88
3.0
3.0
3.5
3.5
3.5
4.0
2.0～5.0
2.0～5.0
3
0.016
0.64
3.41～4.39
3.0
3.0
3.5
3.5
4.0
4.5
2.0～5.0
2.0～5.0
3
0.017
0.68
3.88～4.92
3.5
3.5
4.0
4.0
4.5
5.0
2.0～5.0
2.0～5.0
3
0.018
0.72
4.39～5.48
4.0
4.0
4.5
5.0
5.0
5.5
2.0～5.0
2.0～5.0
3
0.019
0.76
4.91～6.07
4.5
4.5
5.0
5.0
5.5
6.0
2.0～5.0
2.0～5.0
3
0.020
0.80
5.48～6.69
5.0
5.0
5.5
6.0
6.0
6.5
2.0～6.0
2.0～6.0
3
0.021
0.84
6.07～7.34
5.5
5.5
6.0
6.0
6.5
7.0
2.0～6.0
2.0～6.0
3
0.022
0.88
6.69～8.03
6.0
6.0
6.5
7.0
7.0
8.0
2.0～6.0
2.0～6.0
3
0.023
0.92
7.34～8.74
6.5
6.5
7.0
7.5
7.5
9.0
2.0～6.0
2.0～7.0
3
0.024
0.96
8.03～9.48
7.5
7.5
8.0
9.5
9.0
10.0
2.0～7.0
2.0～7.0
3
0.025
1.00
8.74～10.26
8.0
9.0
10.0
10.0
10.5
11.0
2.0～7.0
2.0～8.0
3
0.026
1.02
9.48～1.106
8.5
9.0
10.0
10.5
11.0
12.0
2.0～7.0
2.0～8.0
3
0.027
1.06
10.26～11.90
9.0
9.5
10.0
12.0
12.0
13.0
2.0～8.0
2.0～8.0
3
0.028
1.12
11.06～12.76
10.0
10.5
11.0
13.0
13.0
14.0
2.0～8.0
2.0～8.0
3
0.029
1.16
11.90～13.66
11.0
11.5
12.0
14.0
14.0
15.0
2.0～8.0
2.0～8.0
3
0.030
1.20
12.76～14.58
11.5
12.0
13.0
15.0
15.0
16.0
3.0～8.0
3.0～8.0
3
0.032
1.28
14.58～16.52
12.5
13.0
14.0
16.0
16.0
17.0
3.0～8.0
3.0～8.0
3
0.033
1.30
15.54～17.54
13.0
13.5
15.0
17.0
17.0
18.0
3.0～9.0
3.0～9.0
3
0.034
1.34
16.52～18.59
14.0
14.5
15.0
17.5
18.0
18.5
3.0～9.0
3.0～9.0
3
0.035
1.40
17.54～19.67
15.0
16.0
17.0
19.0
19.0
20.0
3.0～9.0
3.0～10.0
3
0.038
1.52
20.77～23.08
18.0
18.5
19.0
21.0
21.0
23.0
3.0～10.0
3.0～10.0
4
0.040
1.60
23.08～25.51
20.0
21.0
23.0
24.0
24.0
26.0
3.0～10.0
3.0～10.0
4
0.043
1.70
26.77～29.38
22.0
23.0
28.0
30.0
30.0
32.0
3.0～10.0
3.0～10.0
4
0.044
1.76
28.06～30.73
24.0
25.0
30.0
32.0
33.0
35.0
3.0～10.0
3.0～10.0
4
0.045
1.80
29.38～32.11
25.0
28.0
31.0
34.0
35.0
38.0
3.0～10.0
3.0～10.0
4
0.050
2.00
34.96～41.03
32.0
34.0
35.0
38.0
38.0
41.0
3.0～12.0
3.0～12.0
4
0.060
2.36
49.30～60.23
45.0
50.0
52.0
50.0
56.0
60.0
7.0～14.0
7.0～14.0
4
0.070
2.76
68.12～80.86
55.0
60.0
68.0
70.0
75.0
80.0
7.0～14.0
7.0～14.0
4
Nota: fórmula para calcular el peso: ((пD2)/4) ×ρ×L
п—Pi, valor 3.14159;
D—diámetro de la muestra del alambre, mm;
ρ—densidad de la muestra, valor 19.32g/cm³;
L—longitud de la muestra；
1. Los valores calculados se redondean al quinto decimal.
2. Después de llegar a un acuerdo entre el comprador y proveedor, se pueden brindar otros tipos de alambres de oro estándar.
Longitud de carrete
Diámetro
Longitud
Carrete
Diámetro
Longitud
Carrete
ｍｍ
mil
m
Tipo
ｍｍ
mil
m
Tipo
0.013
0.52
500
2"-Al-DF
0.014
0.56
500
2"-Al-DF
1000
2"-Al-DF
1000
2"-Al-DF
2000
2"-Al-DF-W
2000
2"-Al-DF-W
3000
2"-Al-DF-W
3000
2"-Al-DF-W
0.015
0.60
500
2"-Al-DF
0.016
0.64
500
2"-Al-DF
1000
2"-Al-DF
1000
2"-Al-DF
2000
2"-Al-DF-W
2000
2"-Al-DF-W
3000
2"-Al-DF-W
3000
2"-Al-DF-W
0.017
0.68
500
2"-Al-DF
0.018
0.72
500
2"-Al-DF
1000
2"-Al-DF
1000
2"-Al-DF
2000
2"-Al-DF-W
2000
2"-Al-DF-W
3000
2"-Al-DF-W
3000
2"-Al-DF-W
0.019
0.76
500
2"-Al-DF
0.020
0.80
500
2"-Al-DF
1000
2"-Al-DF
1000
2"-Al-DF，2"-Al-DF-W
2000
2"-Al-DF-W
2000
2"-Al-DF-W
3000
2"-Al-DF-W
3000
2"-Al-DF-W
0.021
0.84
500
2"-Al-DF
0.022
0.88
500
2"-Al-DF
1000
2"-Al-DF
1000
2"-Al-DF
2000
2"-Al-DF-W
2000
2"-Al-DF-W
3000
2"-Al-DF-W
3000
2"-Al-DF-W
0.023
0.92
500
2"-Al-DF，2"-Al-DF-W
0.024
0.96
500
2"-Al-DF
1000
2"-Al-DF，2"-Al-DF-W
1000
2"-Al-DF
2000
2"-Al-DF-W
2000
2"-Al-DF-W
3000
2"-Al-DF-W
3000
2"-Al-DF-W
0.025
1.00
500
2"-Al-DF，2"-Al-DF-W
0.026
1.02
500
2"-Al-DF，2"-Al-DF-W
1000
2"-Al-DF，2"-Al-DF-W
1000
2"-Al-DF，2"-Al-DF-W
2000
2"-Al-DF-W
2000
2"-Al-DF-W
3000
2"-Al-DF-W
3000
2"-Al-DF-W
0.027
1.06
500
2"-Al-DF，2"-Al-DF-W
0.028
1.12
500
2"-Al-DF
1000
2"-Al-DF，2"-Al-DF-W
1000
2"-Al-DF
0.029
1.16
500
2"-Al-DF
0.030
1.20
500
2"-Al-DF
1000
2"-Al-DF
1000
2"-Al-DF
0.032
1.28
500
2"-Al-DF
0.033
1.30
500
2"-Al-DF
1000
2"-Al-DF
1000
2"-Al-DF
0.034
1.34
500
2"-Al-DF
0.035
1.40
500
2"-Al-DF
1000
2"-Al-DF
1000
2"-Al-DF
0.038
1.52
500
2"-Al-DF，2"-Al-DF-W
0.040
1.60
500
2"-Al-DF
1000
2"-Al-DF，2"-Al-DF-W
1000
2"-Al-DF
0.043
1.70
500
2"-Al-DF，2"-Al-DF-W
0.044
1.76
500
2"-Al-DF，2"-Al-DF-W
1000
2"-Al-DF，2"-Al-DF-W
1000
2"-Al-DF，2"-Al-DF-W
0.045
1.80
500
2"-Al-DF
0.050
2.00
300
2"-Al-DF
1000
2"-Al-DF
500
2"-Al-DF，2"-Al-DF-
0.060
2.36
300
2"-Al-DF
0.070
2.76
300
2"-Al-DF
500
2"-Al-DF，2"-Al-DF-W
500
2"-Al-DF，2"-Al-DF-W

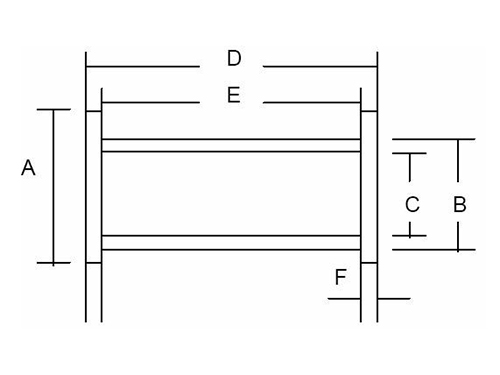

Carrete Estándar
Tipo
Material
Diámetro de carrete A
Diámetro de tubo B
Diámetro interno C
Ancho de tubo D
Ancho de carrete E
Espesor de la pared F
2"-Al-DF 2"carrete de aluminio de brida baja （carrete bajo）
Aluminio
58.5±0.5
50.3-0.1
48.8+0.2
28.0±0.5
26.5±0.5
0.70～0.90
2"-Al-DF-W 2" Rango de altura de carrete de aluminio （carrete bajo）
Fabricante de alambres, barras y pasta de soldadura
La demanda de soldadura sin plomo ha aumentado drásticamente desde la entrada en vigor de la restricción de venta de productos con plomo de 2006. Como fabricante son servicio OEM, Jufeng ofrece alambre de soldadura sin plomo con un diámetro de 0,1mm o superior. Nuestro amplio inventario incluye una selección de esferas, fundente, pasta y polvos de soldadura.
